Les écrans de "SweetKite"

Voici des images des écrans de "SweetKite".

Si certaines images ne sont pas suffisament visibles pour vous afficher-les avec un clic de votre butineur........ ;<) puis retour par le bouton retour.....

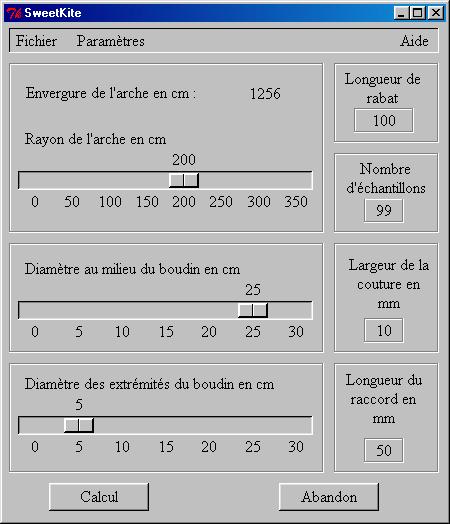

Tout d'abord l'écran principal.


Sur cette vue de l'écran principal les trois boutons a glissière horizontaux
permettent de régler le rayon de l'axe de l'arche, le diamètre du centre de la structure gonflable et le diamètre des extrémités de la structure gonflable.

Le Menu Paramètres vous donne accès :

  • au réglage du nombre d'échantillons utilisé pour le calcul (99 par défaut). Sauf si votre machine est ancienne et que vous soyez un "Ultra-Speed" [*] vous ne devriez pas avoir besoin de réduire le nombre d'échantillons.
  • aux réglages de la largeur de couture, de la longueur du raccord et de la longueur du rabat d'extrémité par les écrans suivants.
Les boutons à glissières peuvent être saisis pour un réglage rapide, ou en cliquant sur la partie droite ou gauche de ceux-ci le réglage est plus fin.

La longueur de rabat, le nombre d'échantillons, la largeur de couture et la longueur du raccord sont affichés.

Vous avez accès grâce au Menu Aide :

  • un écran d'information sur cette application,
  • si vous utilisez la version complète (pas le ".exe") au fichier HTML d'aide.
Vous pouvez quitter l'application en cliquant sur "Abandon", en apuyant sur les touches "Ctrl-Alt-F4" ou enfin par l'option "Quitter" du Menu Fichier.

Après avoir procédé aux différents réglages possibles vous cliquerez sur le bouton "Calcul".

[*] Vous êtes "Ultra-Speed" et vous avez une tès très très vieille machine. Il me semble qu'il serait temps pour vous d'en changer......;<)

Voici une vue des trois écrans de réglages accessibles par le menu Paramètres.

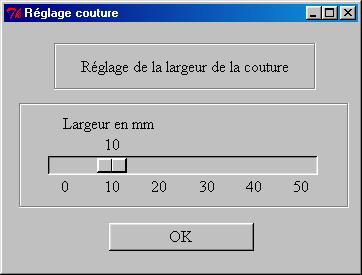

Ecran de réglage de la largeur de couture.

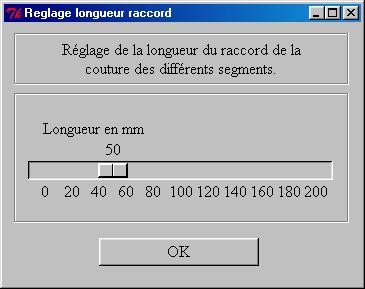

Ecran de réglage de la largeur du raccord.

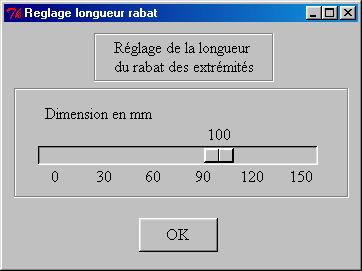

Ecran de  réglage de la longueur du rabat.

Voici une vue de l'écran de progression des calculs.


Cette image est celle de l'écran qui s'affiche durant le calcul des patrons.

Un fichier "gonfle.txt" est généré. Il est au format ASCII.

Puis à partir de celui-ci 3 fichiers de patrons en format ASCII : "patron[1,2,3].txt" sont générés.

Le bouton "Abandon" vous permet de stopper le calcul en cours et de quitter l'application. Les fichiers déja générés ne sont pas effacés. Ils sont dans le répertoire courant de l'application.

Les fichiers au format ASCII sont visualisables graphiquement grâce à "gnuPlot".

Les calculs sont terminés. L'écran précédent se ferme et l'écran de sélection du format de papier s'ouvre.

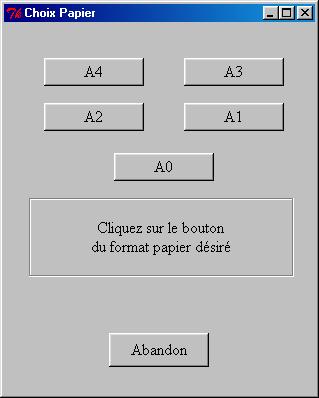

Sur cet écran de sélection du format de papier, un clic sur l'un des boutons de format du papier A4, A3, A2, A1 ou A0 lancera la génération des fichiers "PostScript" de patron de découpe.

L'orientation (portrait ou paysage) est choisie par le programme lui-même dans le sens de l'économie de papier (et aussi donc pour le minimum de collage).

Un clic sur le bouton "Abandon" vous permet de quitter l'application sans effacer les fichiers au format ASCII. Il est souhaitable de quitter ici si vous désirez observer ces fichiers.

Si vous n'êtes pas avec la version "SweetKite.exe", vous pouvez modifier les marges d'impression et les dimensions de la zone imprimable dans le fichier "to_ps.pag" mais pas le nom des formats de papier sur cet écran et ni surtout dans le fichier de configuration.

La fermeture de l'écran de sélection du format de papier est suivie de l'ouverture de l'écran final.


Les 3 fichiers en "PostScript" viennent d'être générés.

Il ne vous reste plus qu'à les visualiser et/ou les imprimer grâce a GhostScript.

Ensuite la découpe et la couture......;<)
Le patron de chaque segment est imprimé dans une surface rectangulaire composée de feuilles au format sélectionné. Il est probable (surtout avec le petit format de papier A4) que des feuilles ne soit pas utiles [1] pour pouvoir reconstituer le "patron" du segment de boudin.

Avec GhostScript vous pourrez n'imprimer que les feuilles qui vous sont nécessaires.

Le bouton "OK" vous permet de quitter l'application.

[1] "pas utile" au sens ou aucun traçage du patron n'apparait sur ces feuilles.
Pour conserver plus facilement les lignes droites au moment de la reconstitution par collage certaines feuilles "inutiles" vous seront peut-être utiles quand même.
