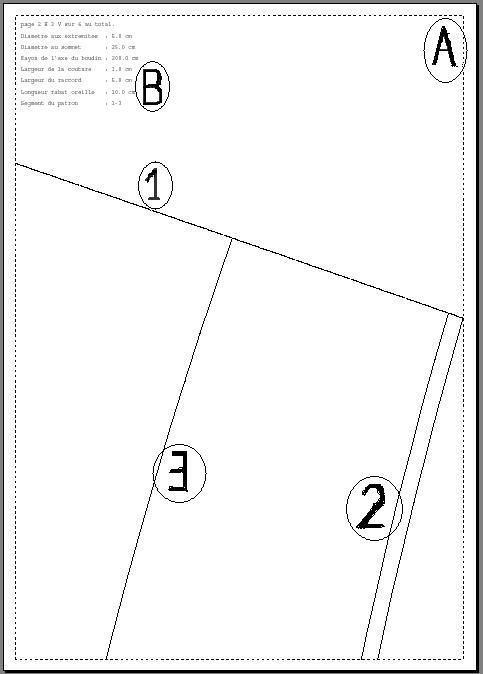

Aperçu d'une feuille de papier générée avec
SweetKite.
Sur une feuille qui constitue une partie du patron d'un segment de boudin
gonflable on trouve :
-
(A) Sur le pourtour de la feuille un cadre rectangulaire en pointillé.
Il vous permettra le raccord précis entre chaque feuille constituant
le patron d'un segment.
-
(B) Des indications sous forme de texte vous permettant de savoir à
quel patron appartient cette feuille, et quelle est sa place. (voir indications.html).
-
Une partie du traçage du patron.
Sur cet exemple on peut reconnaitre :
-
l'extrémité d'une section (1),
-
la bande de couture (2) sur la droite,
-
le trait (3) correspond à l'axe du boudin.
Si vous voulez voir l'image dans un format plus grand : un clic sur l'image.....
;<) puis le bouton retour pour revenir a cette page......
