FAQ

Foire Aux Questions de "SweetKite"

Sommaire :

Question 1 : Peux-tu me faire un dessin en précisant la fonctionnalité de tes paramètres (décalage au sommet et aux extrémités).

Question 2 : Pourrais-tu m'indiquer où avoir des informations sur l'Open Kite Project et sur Template Toolkit.

Question 1 : Peux-tu me faire un dessin en précisant la fonctionnalité de tes paramètres (décalage au sommet et aux extrémités).

Réponse : Non !!!! UN dessin cela est difficile mais en plusieurs cela devrait aller..... ;<)

Je vais en profiter pour clarifier, spécifier d'autres points concernant d'autres paramètres.

En cliquant sur les dessins vous pouvez les observer en taille maximum, et revenir avec le bouton "précédent" de votre butineur.

Voici déja un dessin qui précise les 4 premiers paramètres géomériques de définition de l'arche gonflable en l'état gonflée vue de face.

Diamètre au sommet.
Diamètre aux extrémités.
Hauteur de l'arche.
Largeur de l'arche.

Le trait en "pointillés roses" est donc l'axe, les deux traits pleins sont les bords de la structure vue de face, c'est aussi par voie de conséquence les coutures des deux surfaces plates en tissus cousues ensembles pour obtenir cette structure gonflée.

Les paramètres Hauteur et Largeur se refèrent à l'axe "virtuel" de la structure gonflée.

Figure 1

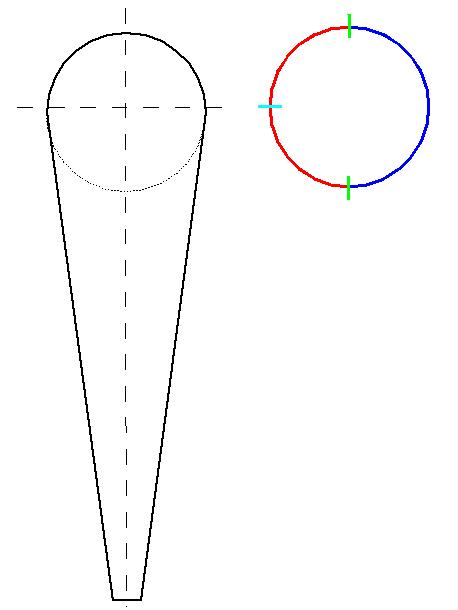

Voici cette même structure gonflée mais en vue de coté sur la partie gauche du dessin (en noir).
L'axe est représenté en pointillé. Il est vertical, son inclinaison est donc de 0 degré.

Sur la partie droite (en couleurs) j'ai tenté de représenter en rouge une surface de tissus, en bleu foncé la deuxième surface de tissus. Les deux surfaces sont cousues ensemble par une couture visualisée en vert.
C'est donc la visualisation de l'épaisseur du tissu uniquement au sommet de l'arche.

Le petit trait en bleu clair représente l'emplacement du repère de couture (l'axe de la structure dans ce cas) tel qu'il est représenté sur le patron si la structure est verticale et donc avec une inclinaison de 0 (zéro) degré.

Figure 2

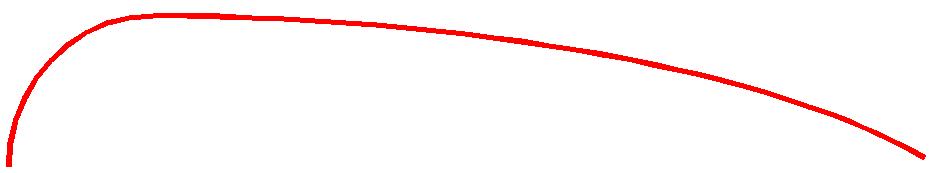

Voici la visualisation du profil tel que je vais le visualiser dans les croquis suivants.

Vous le reconnaissez ce truc ?
Vous l'avez certainement vu dans le logiciel de création de canopé que vous avez, ou allez utiliser pour construire votre CV [1]. ;<)

Figure 3

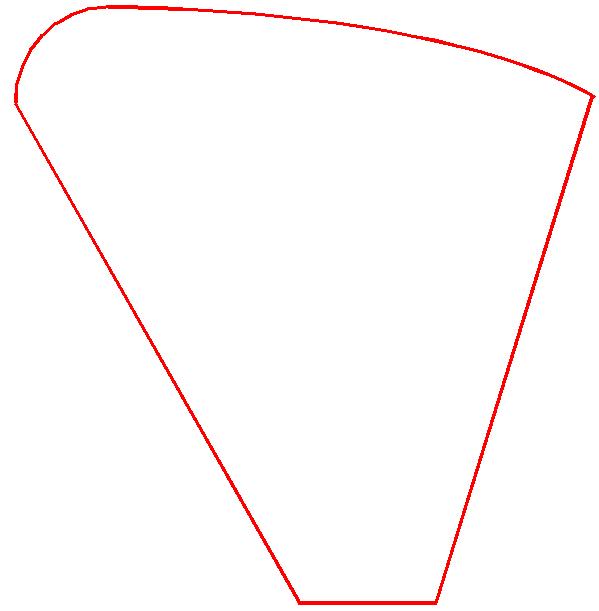

Voici maintenant la visualisation du CV vue de coté.

Figure 4

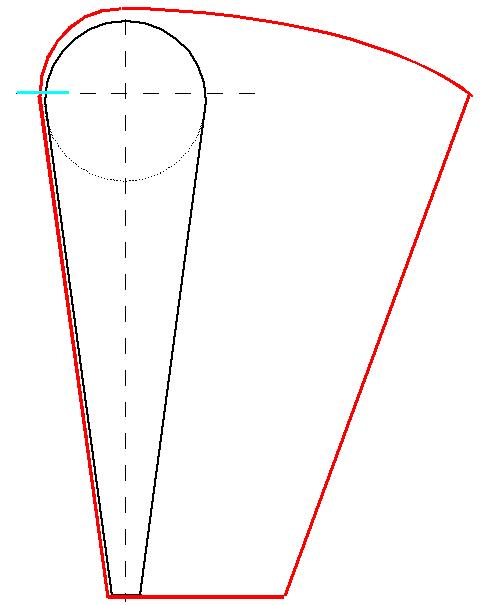

Voici maintenant vu de coté le CV en rouge, et en noir la structure gonflée (en transparence).

Le trait bleu ciel représente la couture de la canopé sur la structure, ceci seulement au sommet de la structure.

Je ne désire pas m'avancer, mais il me semble qu'un CV tel que celui représenté à droite vous aurez du mal a le faire voler !!!!!!!

Figure 5

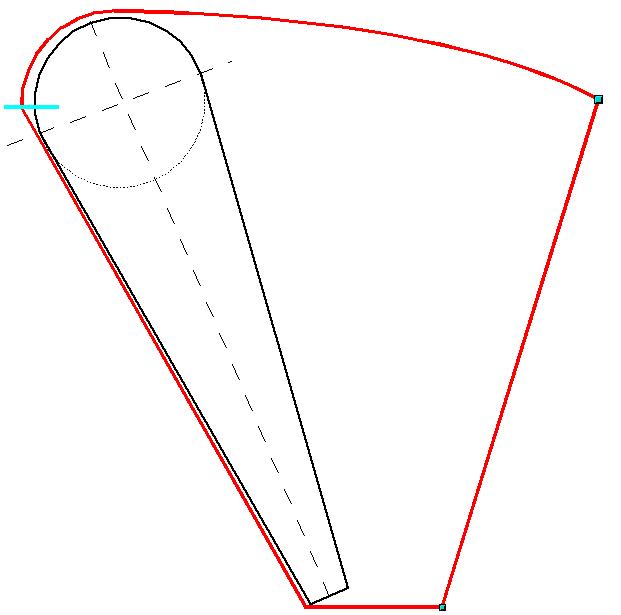

Voici maintenant un CV qui même s'il ne vole pas plus que celui de la figure 5, doit beaucoup plus ressembler a ce que vous avez déja vu voler, ou que vous désirez réaliser.

Le haut de la structure gonflable s'est incliné vers l'avant (du CV). Il est facile de remarquer le trait bleu ciel de repère de couture n'est plus au même emplacement....

Si la structure s'est inclinée de 10 degrés, le repère de couture devra être relevé lui aussi du même angle !!!

Figure 6

Les explications précédentes concernent le paramètre du décalage au sommet de l'arche et seront valables quelque soit le logiciel de conception de CV utilisé pour le reste (c'est à dire principalement la canopé).

Le paramètre de décalage aux extrémités fonctionne suivant le même principe, mais aux extrémités du CV.
Je pense qu'au moment où la "liaison" sera faite avec un logiciel de conception de canopé le décalage aux extrémités sera de zéro degré [2].
J'ai implémenté cette fonction de décalage aux extrémités pour le cas où .....................
Pour information la variation du décalage entre le sommet et les extrémités est linéaire et est donc en fonction de la position pour reprendre la terminologie utilisée dans Foilmaker.

Je souhaite avoir été suffisament explicite dans mon explication mais nous sommes en 3D..........

[1] Si par CV vous comprenez "Curriculum Vitae" changez de moteur de recherche...... ;<).

[2] Actuellement (décembre 2001) FoilMaker (version 1.6) ne peut pas être utilisé pour concevoir la canopé.
La raison en est la suivante : ce magnifique logiciel utilise pour le tracé du B.A. (Bord d'Attaque, L.E. Leading Edge en étranger) dans la vue de dessus (plan view) une courbe (qui me semble [3] être une courbe de Bezier) qui n'est pas actuellement compatible avec les SLED a boudins.

[3] Cela me semble a environ 99,99 %, seul un certain Peter Thomas le sait a 100 %.

Question 2 : Pourrais-tu m'indiquer où avoir des informations sur l'Open Kite Project et sur Template Toolkit.

Réponse : La réponse est plus concise sur cette question.

Elle tient en quelques liens :

http://www.tufty.co.uk/ ainsi que http://sourceforge.net/projects/openkite/ pour l'Open Kite Project et
http://www.template-toolkit.org/tpc5/kitesurfing/index.html pour l'article et http://www.cpan.org/modules/by-module/Template/ pour télécharger.

Vous devriez pouvoir trouver le site de référence de cette application sur mon site perso à l'adresse : http://perso.libertysurf.fr/aminier/home.html
Pour me joindre : alain.minier1@libertysurf.fr ou sur la liste leprofil
