Indications textuelles sur les feuilles imprimées par "SweetKite"

Exemple d'impression d'informations par SweetKite.

page 2 H 3 V sur 6 au total.

Cette feuille fait partie d'un patron constitué par 6 feuilles de papier au total.
Ces 6 feuilles sont en matrice de lignes et colonnes.
Dans cet exemple la matrice comporte 2 colonnes et 3 lignes.

La feuille de cet exemple est donc la 2ème dans le sens Horizontal
        et la 1ère dans le sens Vertical.

Elle est donc dans la 2ème colonne et sur la 3ème ligne à partir du bas à gauche.

En voici une représentation sous forme de tableau de la disposition des feuilles dans cet exemple :


1 H 3 V	2 H 3 V
1 H 2 V	2 H 2 V
1 H 1 V	2 H 1 V

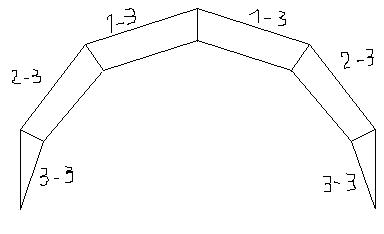

Segment du patron       :  1-3

• le patron1 noté 1-3 sur la feuille, c'est le tronçon central de la structure
• le patron2 noté 2-3 sur la feuille, ce tronçon se place entre les deux autres
• le patron3 noté 3-3 sur la feuille, c'est le tronçon de l'extrémité de la structure.

Attention : La largeur de la base de l'arche et la hauteur de l'arche sont les dimensions de "l'axe central" de l'arche.

Les autres indications ne demandent pas d'explications.
Ce sont simplement un rappel des caractéristiques du boudin dont vous avez une feuille du patron sous les yeux.
